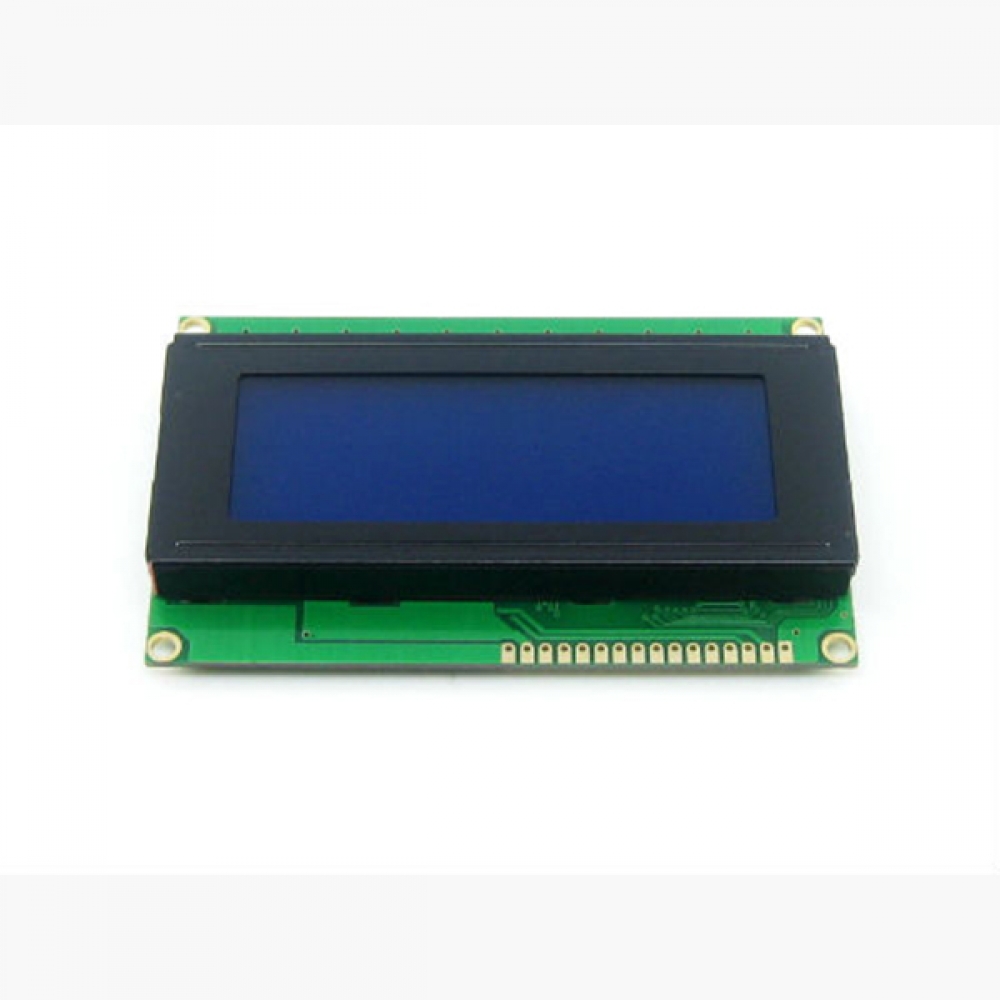

![[라즈베리파이] LCD1602 (3.3V Blue Backlight) / 인투피온](/data/goods/201812/3833158_27172852large.jpg)
상세정보
상품후기
상품문의
배송/반품안내

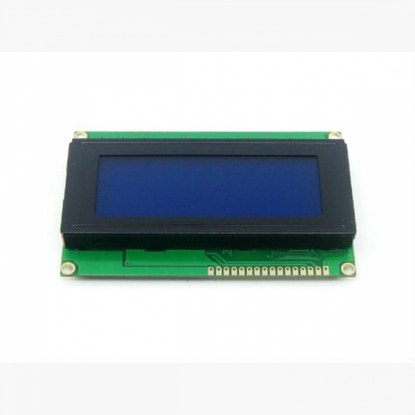

16 Characters * 2 Lines, Character LCD module, White Character, Blue Backlight, 3.3V For Logic Circuit
Features
| Display construction | 16 Characters * 2 Lines |
|---|---|
| Display mode | TN/STN |
| Display type | Positive Transflective |
| Backlight | LED(B/5.0V) |
| Viewing direction | 6 o'clock |
| Operating temperature | Indoor |
| Driving voltage | Single power |
| Driving method | 1/16 duty,1/5 bias |
| Type | COB (Chip On Board) |
| Number of data line | 8-bit parallel |
| Connector | Pin / ZEBRA |
Key Parameters
| Driver IC | SPLC780D (compatible with HD44780) |
|---|---|
| Interface | Parallel |
| Backlight | Blue |
| Character Color | White |
| Character Set | ASCII |
| Dimension | 80 * 36 * 11 |
Interface
| PIN NO. | SYMBOL | DESCRIPTION | FUNCTION |
|---|---|---|---|
| 1 | VSS | Ground | 0V (GND) |
| 2 | VCC | Power Supply For Logic Circuit | +3.3V |
| 3 | V0 | LCD Contrast Adjustment | Recommends 10K Potentiometer between V0 and GND |
| 4 | RS | Instruction/Data Register Selection | RS = 0 : Instruction Register RS = 1 : Data Register |
| 5 | R/W | Read/Write Selection | R/W = 0 : Register Write R/W = 1 : Register Read |
| 6 | E | Enable Signal | Active when High-level turns to Low-level |
| 7 | D0 | Data Input/Output Lines | 8 BIT: D0-D7 |
| 8 | D1 | ||
